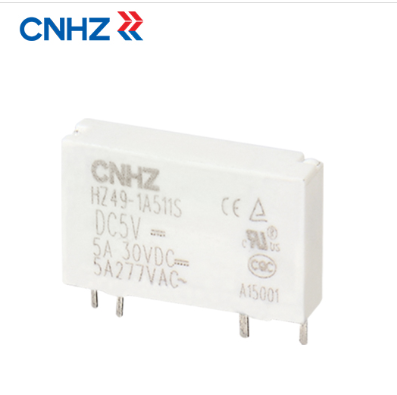

在PCB繼電器的許多實際應用中，在許多情況下，由于負載側的絕緣損壞，往往會發生電路短路，從而導致印刷電路板繼電器的損壞。這是大多數電氣工程師在規劃時需要考慮的問題，也是經常遇到的問題。

         (1)過流維護

         PCB繼電器以半導體開關設備為功率輸出元件，對溫度變化敏感。過電流會使半導體芯片過熱，導致質量下降，壽命下降，甚至永久性損壞。印刷電路板繼電器雖然可以接受瞬間超過額定電流10倍的浪涌電流，但超過這個值很容易造成永久性損壞。所以過流的維護很重要，過流的維護方法有很多，關鍵是要快速反映。對于以可控硅為輸出設備的通信PCB繼電器，由于可控硅需要過零電流才能關斷，一般維護電路對于10Ms(50Hz)內超過SSR浪涌電流接受值的浪涌電流和短路電流無效，因此應考慮采用半導體設備專用快速熔斷器。保險絲的額定熔斷電流不得超過固態繼電器的額定電流值。市面上有很多種快速熔斷器，但是質量相差很大，選擇的時候請注意。

         (2)過電壓的維護

         當負載為理性負載或容性負載時，很可能會出現大于PCB繼電器所能接受的瞬態電壓(阻斷電壓)和電壓上升率(dv/dt)。維護措施不當或反應不靈敏，不僅會導致PCB繼電器失控，嚴重時還會燒壞PCB繼電器或設備。因此，需要保持過壓。應用是增加瞬態抑制(RC吸收)電路和電壓鉗位電路(雙向齊納二極管、變阻器)。在規劃我們的產品時，大部分產品都加入了RC吸收電路或變阻器，可以達到一定的維護效果。建議用戶在使用時，根據負載和環境條件的相關參數，仔細計算和測試RC電路的選擇。如果不能滿足，應并聯一個RC回路和一個壓敏維護電路。正常情況下，RC吸收電路可以有效抑制應用于PCB繼電器的瞬態電壓和電壓指數上升率(dv/dt)，變阻器維護電路可以吸收寬脈沖過電壓。應檢查并驗證鋼筋混凝土吸收回路的鋼筋混凝土值。經驗選擇(僅供參考)是電阻27-150歐姆、，功率2-5瓦，電容0.01-1uf、，耐壓250-500VAC。(示例：電阻=51歐姆/2W，電容=0.2F/500伏交流電壓)測試后應確認準確值。注意不要振動。壓敏電阻的選擇也應通過仔細的核算和驗證。一般情況下(僅供參考)，標稱470-680伏、 12-16用于220伏交流電電路，標稱780-1000伏、 12-16用于380伏交流電電路。

         (3)過熱維護

         如果PCB繼電器過熱，就會失控，永久性損壞。建議安裝過熱維護措施。通常的做法是保證PCB繼電器底板溫度不超過75-80。一般的溫度維持電路都能達到目的。在靠近SSR底板的散熱器上安裝溫控開關更經濟，當溫度上升到限定溫度時，阻斷SSR輸入信號。

         PCB繼電器工作時，其內部芯片上有一定的功率損耗，主要由PCB繼電器輸出壓降和負載電流的乘積決定，由發熱消耗。所以散熱直接影響到PCB繼電器運行的可靠性，優秀的熱規劃可以防止散熱不好造成的故障和損壞。

         一般來說，負載電流小于5A的PCB繼電器可以通過空氣對流散熱。要求兩個PCB繼電器之間的距離大于、中一個PCB繼電器的寬度，對流環境優良。電流大于10A的PCB繼電器應配備散熱器。負載電流大于40A的PCB繼電器，根據規劃尺寸，必要時應采用風冷或水冷。
