特性

■5A觸點切換能力

■觸點和線圈間介質電壓3kV

■超薄、超小型(寬僅5mm,高僅12.5mm)

■高靈敏度,功耗僅為0.12V

■滿足IEC61 131-2加強絕緣要求

■爬電距離、空氣距離大于3.5mm

■配有多種插座可供選擇

■UL絕緣等級: F級絕緣等級可供選擇

觸點參數

備注:

(1)上述值均為初始值;

(2)上述最小負載是參考值，適用于常溫常濕常壓的環境，該參考值會根據通斷頻率、環境條件和期望的壽命的不同而改變，因此請在使用前用實際負載進行確認試驗。

性能參數

備注:

(1)上述值均為初始值;

(2)線圈溫升詳見性能曲線圖;

(3)UL絕緣等級: F級、B級、A級;

(4)觸點指的是動觸點。

線圈參數

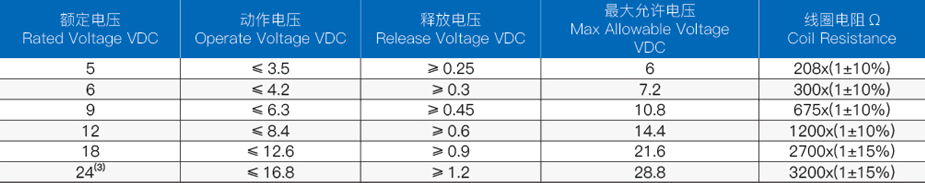

線圈規格表

備注:

(1)上述值為初始值;

(2)最大電壓是指繼電器線圈在短時間內能夠承受的最大電壓值;

(3)24VDC, 120mW規格也有提供,詳見訂貨標記;

(4)以上所有的參數是在繼電器的引出腳朝下位置時測試出來的；引出腳為其它方向時，動作和釋放電壓的變化幅度為5%，如當繼電器的引出腳是橫向時，最大動作電壓是額定電壓的75%。

訂貨標記示例

備注:

(1)當繼由器裝入PCB板焊接后，如需進行整體清洗或表面處理，請于我司聯系，以便商定合適的焊接條件、合適的產品規格;

(2)客戶特殊要求由我司評審后,按特性號的形式標識。

外形尺寸圖

備注:

(1)產品外形圖的引腳標注尺寸為沾錫前尺寸(沾錫后會變大),安裝孔尺寸為推薦的PCB板孔的設計尺寸,具體PCB板孔設計尺寸可根據產品實物進行測繪、調整;

(2)產品部分外形尺寸未注尺寸公差,當外形尺寸≤1mm,公差為±0.2mm;當外形尺寸在(1-5)mm之間時,公差為±0.3mm;當外形尺寸>5mm,公差為±0.4mm;

(3)安裝孔尺寸中未注尺寸公差為±0.1mm;

(4)網格寬度為2.54mm

性能曲線圖
